Dashboard_Harmonics_v9_35 仕様書兼取扱説明書

バージョン: 9.35 プラットフォーム: MetaTrader 4 (MT4) 種別: エキスパートアドバイザ (EA)

1. 概要

本ツールは、27通貨ペアのハーモニックパターンを常時監視し、裁量トレードを強力に支援する多機能トレードコックピットです。 チャートの切り替え、パターンの自動検出、資金管理（MM）、ボラティリティに合わせた決済（ATR）、トレーリングストップまでを一つの画面で完結させることができます。

こちらのEAはエキスパートのフォルダに入れてください。 設定で、自動売買を許可にしてください。 にこちゃんマークが出ていればOKです。

2. 主な機能

１. 検出可能なパターンと特徴

本ツールは、5つの点（X, A,

B, C, D）で構成されるハーモニックパターンを検出し、チャート上に色のついた三角形とラインで描画します。

基本構造と色分け

すべてのパターンは、波の形状によって「買い」と「売り」の2方向に分類されます。インジケータのデフォルト設定では、以下のように色分けされます。

●Bullish（買いパターン）：緑色で表示

「M」のような形を描き、D点から反転上昇を狙うパターンです。

• 始点 X が安値になります。
• D点（エントリーポイント）で買いを狙います。

🔴

Bearish（売りパターン）：赤色で表示

「W」のような形を描き、D点から反転下落を狙うパターンです。

• 始点 X が高値になります。
• D点（エントリーポイント）で売りを狙います。

各パターンの詳細定義

ツールは、以下の4つの主要パターンを自動判別します。それぞれの違いは**「B点の戻りの深さ」と「D点の目標位置」**にあります。

1. Gartley（ガートレー）

最も基本となるバランスの良いパターンです。

• B点: XAに対して約 61.8% 戻す。
• D点: XAに対して約 78.6% 戻した位置が目標。

[図解] Bullish

Gartley (緑色表示)

• エントリーポイント
• W字型：D点での反落を確認し、売りエントリー
• M字型：D点での反発を確認し、買いエントリー
• 損切りポイント：X点付近
• 利益確定ポイント：A点まで

     2. Bat（バット）

GartleyよりもB点の戻りが浅く、その分D点が深く（X点近くまで）戻るパターンです。

• B点: XAに対して 38.2% ～ 50% の浅い戻り。
• D点: XAに対して約 88.6% という深い位置が目標。

[図解] Bullish Bat (緑色表示)

エントリーポイント：D点付近でエントリー
損切りポイント：X点を目安に設定
利益確定ポイント：A点までを目標

3. Butterfly（バタフライ）

D点が始点Xを超えて伸びていく「拡張」パターンです。トレンドの転換点（天井や底）でよく見られます。

• B点: XAに対して約 78.6% の深い戻り。
• D点: XAの 127.2%（X点を超えた位置）が目標。

[図解] Bullish Butterfly (緑色表示)

エントリーポイント：D点付近でエントリー

損切りポイント：D点を明確に上回った段階
利益確定ポイント：第一ターゲット：0.382AD付近／第二ターゲット：0.618AD付近

4. Crab（クラブ）

バタフライと同様の「拡張」パターンですが、D点が最も鋭く、大きく伸びるのが特徴です。強力な反転サインとなることがあります。

• B点: XAに対して 38.2% ～ 61.8% の範囲。
• D点: XAの 161.8%（X点を大きく超えた位置）が目標。


[図解] Bullish

Crab (緑色表示)

エントリーポイント：D点付近でエントリー

損切りポイント：XAの161.8％ラインの外側
利益確定ポイント：D点とB点の間にできる利確ゾーン

パターン定義まとめ（許容誤差について）

本ツールでは、上記の理想的な比率に対し、設定パラメータ Tolerance（許容誤差）の範囲内であればパターン成立とみなします。

ソフトウェア仕様書・取扱説明書：Dashboard Harmonics v9.35

1. 概要

本プログラムは、MetaTrader 4 (MT4) 用のダッシュボード型エキスパートアドバイザー (EA) です 。最大27種類の通貨ペアを同時監視し、チャート上にハーモニックパターンを描画・通知します 。自動売買（Auto Trade）ではなく、手動での裁量トレードを強力にサポートするための「トレードプレビュー機能」や「高度な資金管理・決済機能」を搭載している点が特徴です 。

DownLoad プログラムはMT４ Expert(エキスパート フォルダ）に入れてください。 さらに、DLLのチェックも必要となります。

2. 主要機能

• マルチシンボル・スキャナー: 指定した最大27通貨ペアのチャートを監視し、ハーモニックパターンの発生状況と方向（UP/DN）を一覧表示します 。

• トレードプレビューシステム: エントリーを実行する前に、チャート上に想定されるエントリー価格、ストップロス(SL)、テイクプロフィット(TP)のラインを描画し、視覚的にリスクを確認してから発注できます 。

• 3つのオーダーモード: 成行注文 (MKT)、ストップ注文 (STOP)、リミット注文 (LIMIT) の3種類をパネルからワンタッチで切り替え可能です 。

• ドンチャンチャネル・フィルター: ブレイクアウト判定を用いたエントリーフィルターを搭載しており、ダマシを回避する補助を行います 。

• 高度なマネーマネジメント (MM): 固定ロット(Fix)だけでなく、口座残高と設定したリスク許容度(%)、およびSL幅から適切なロット数を自動計算する機能を備えています 。

• ATR連動 SL/TP: ボラティリティ（ATR）に合わせてSLとTPの幅を動的に変更するモードを搭載しています 。

• 自動決済管理: 建値決済（Break Even）、トレーリングストップ、指定時刻での全決済（1日ごと・週末）を自動で行います 。

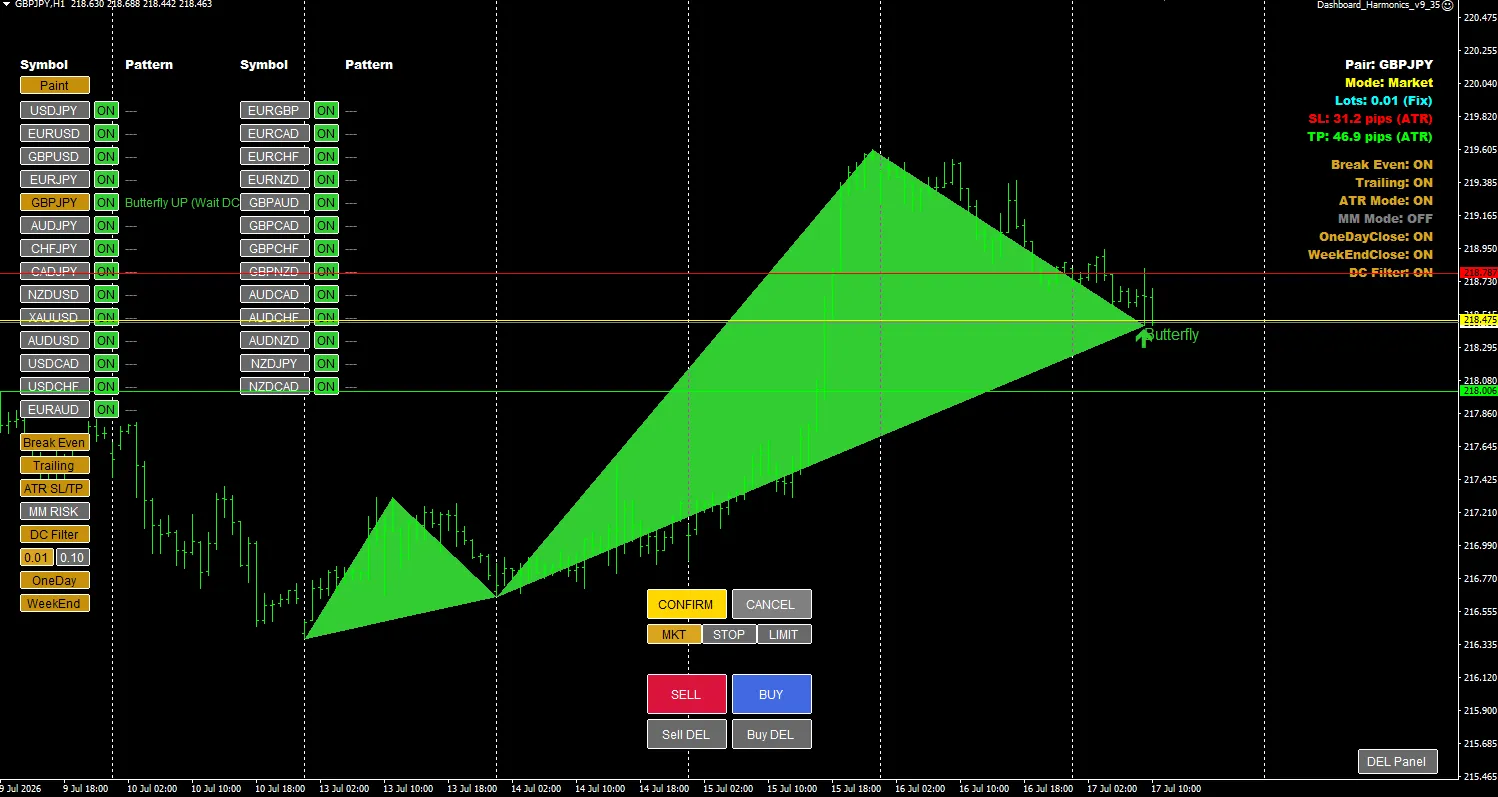

3. 画面UIと操作方法

画面は大きく分けて「左側：シンボル＆設定パネル」「右側：情報パネル」「下部：トレードパネル」で構成されています。

左側：シンボル＆設定パネル

• シンボルボタン (Btn_Sym_X): 監視対象の通貨ペア名が表示されます。クリックすると、現在開いているチャートがその通貨ペアに切り替わります 。

• ON/OFF ランプ (Btn_SymEn_X): 各通貨ペアの監視状態（緑=ON, 灰=OFF）を示します。クリックで個別切り替えが可能です 。

• パターン状態: 検出されたパターン名と方向（UP/DN）、フィルター待ち状態（Wait DC）が表示されます 。

• 機能トグルボタン:

• Paint / Line: パターンの描画を塗りつぶしにするか線にするかを切り替えます 。

• Break Even, Trailing, ATR SL/TP, MM RISK, DC Filter, OneDay, WeekEnd: 各機能の有効/無効を切り替えます（ON時は黄色） 。

右側：情報(Info)パネル

現在の設定状況が一覧で表示されます 。

• Pair: 現在のチャート通貨ペア

• Mode: 現在の注文モード（Market / Stop / Limit）

• Lots: 適用されるロット数と算出根拠（MM計算 または 固定）

• SL / TP: 適用されるSL/TPのpips数（ATRベース または 固定）

• 各機能のステータス: BE, Trailing, ODC等のON/OFF状態

下部：トレードパネル (発注操作)

1. モード選択 (MKT / STOP / LIMIT): エントリー方法を選択します 。

2. 発注準備 (BUY / SELL): クリックするとプレビューモードに移行します 。

3. 確認と実行 (CONFIRM / CANCEL): プレビュー画面中に表示されます。CONFIRMで発注実行、CANCELでプレビューをキャンセルします 。

4. ポジション一括決済 (Buy DEL / Sell DEL): 表示中チャートの買い・売りポジション（待機注文含む）をそれぞれ一括削除/決済します 。

4. トレードの実行手順 (プレビュー機能の使い方)

1. 監視パネルにて、パターンが検出された通貨ペア（UPまたはDN表示）をクリックしチャートを切り替えます。

2. 下部パネルの MKT (成行), STOP (逆指値), LIMIT (指値) からオーダーモードを選択します。

3. BUY または SELL ボタンをクリックします。

4. チャート上に3本のプレビューラインが描画されます。

• 黄色ライン: エントリー価格（Entry）およびロット数

• 赤色ライン: ストップロス価格（SL）

• 緑色ライン: テイクプロフィット価格（TP）

5. ラインの位置やロット数を確認し、問題なければ表示された CONFIRM ボタンをクリックして注文を発注します 。やめる場合は CANCEL をクリックします 。

5. 主要なパラメータ設定

6. 検出ロジック仕様

ハーモニックパターンの判定

本EAは「ZigZag」インジケーターによって抽出された最新の5点（X, A, B, C, D）の価格データを用いて、各ポイント間のフィボナッチ比率（XAに対するABの比率 rB、XAに対するADの比率 rD）を計算します 。 以下の4つのパターンを検出します。

• Gartley: rD ≒ 0.786, rB ≒ 0.618

• Bat: rD ≒ 0.886, rB = 0.382 ～ 0.55

• Butterfly: rD ≒ 1.272, rB ≒ 0.786

• Crab: rD ≒ 1.618, rB = 0.382 ～ 0.65

ドンチャンフィルターの仕組み

パターンが検出されても、ダマシを減らすためにブレイクアウト判定を噛ませることが可能です（DC Filter ON時）。

• 指定期間（DonchianPeriod）の高値・安値を計算します 。

• 買い方向（UP）のパターン発生時は、最新の確定足の終値が期間内の最高値（Highest）を上抜けている場合のみエントリー条件成立とみなします 。

• 条件が満たされるまではパネル上で Wait DC と表示され待機状態となります 。
