1. Matrix_Dashboard_v2_2 仕様書（取扱説明書）
① 概要
本ツールは、MT4チャート上に「4つの通貨ペア × 10種類のインジケーター」のトレンド状況（UP/DOWN）を一覧表示するマトリックス・ダッシュボードです。
トレンドの一致数（Level）や、ATRに基づいた推奨SL/TP幅も自動計算し、相場環境認識を強力にサポートします。
② プロパティ設定（パラメータ）
MT4のインジケーター設定画面で変更可能な項目です。
|
分類 |
パラメータ名 |
説明 |
デフォルト値 |
|
通貨設定 |
Inp_Symbol_1～4 |
監視したい通貨ペア名を入力します。 |
USDJPY, EURUSD... |
|
表示位置 |
Table_X |
ダッシュボードの左端の座標（X軸）。 |
40 |
|
Table_Y |
ダッシュボードの上端の座標（Y軸）。 |
100 |
|
|
表示設定 |
FontSize |
文字の大きさ。 |
9 |
|
CellWidth/Height |
各マスの幅と高さ。 |
70 / 20 |
|
|
色設定 |
Color_UP |
上昇トレンド時の文字色。 |
Lime (黄緑) |
|
Color_DOWN |
下降トレンド時の文字色。 |
Red (赤) |
|
|
Color_NC |
トレンドレス/未判定時の文字色。 |
Gray (灰) |
|
|
計算設定 |
ATR_Period |
SL/TP計算に使うATRの期間。 |
14 |
|
SL_Dev |
SL（損切り）計算用の倍率。 |
2.0 |
|
|
TP_Dev |
TP（利確）計算用の倍率。 |
3.0 |
※その他、各インジケーターの期間（SMA_Periodなど）も詳細に設定可能です。

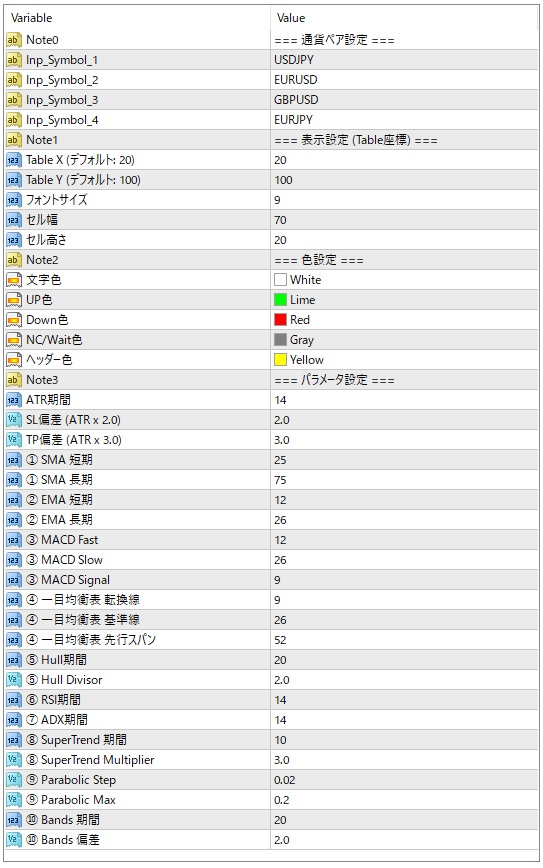

プロパティ画面
＊テーブル 表示位置 デフォルト X軸20→40としています。
③ インジケーター
UP/DOWN 判定基準
各インジケーターは「確定足（1本前のローソク足）」の値で判定を行います。
|
No |
インジケーター |
判定ロジック (UP条件
/ DOWN条件) |
|
1 |
SMA |
短期SMA(25) > 長期SMA(75)
でUP / 逆ならDOWN |
|
2 |
EMA |
短期EMA(12) > 長期EMA(26)
でUP / 逆ならDOWN |
|
3 |
MACD |
メイン線 > シグナル線 でUP
/ 逆ならDOWN |
|
4 |
Ichimoku |
転換線 > 基準線 でUP
/ 逆ならDOWN (好転/逆転) |
|
5 |
Hull |
Hull MAの傾きが上向き(Blue)ならUP / 下向き(Red)ならDOWN |
|
6 |
RSI |
RSI(14) > 50 でUP
/ RSI < 50 でDOWN |
|
7 |
ADX |
+DI > -DI でUP
/ +DI < -DI でDOWN |
|
8 |
SuperTrend |
価格がラインより上でUP(緑) /
価格が下でDOWN(赤) |
|
9 |
Parabolic |
価格 > ドット(SAR) でUP / 価格 < ドット でDOWN |
|
10 |
Bands |
価格 > ボリンジャーバンド・ミドル線 でUP / 逆ならDOWN |
※条件を満たさない場合（例：インジケーター計算エラーやデータ不足）は「NC（No Change/No Calculation）」となります。
④ 機能詳細解説
SL/TP の算出方法
現在のボラティリティ（価格変動率）に合わせて、無理のない損切り・利確幅を提示します。
- 計算式: ATR（14期間）× 設定倍率（Dev）
- 表示: Pips単位（小数点以下切り捨ての整数表示）
- 活用法: 「SL(pips)」の値を参考に、エントリー時の損切り注文を入れてください。
Up Level / Dn Level について
- Up Level: その通貨ペアにおいて、上記10個のインジケーターのうち「UP」を示している個数。
- Dn Level: 「DOWN」を示している個数。
- 活用法: 例えば「Up Levelが8以上なら強い上昇トレンド」と判断し、押し目買いを狙うなどのフィルタリングに使えます。
チャート時間の切り替え
ダッシュボードは**「現在表示しているチャートの時間足」**に基づいて計算されます。
- 1時間足チャートに表示すれば、1時間足のトレンド一覧になります。
- 5分足に切り替えれば、瞬時に5分足のトレンド一覧に再計算されます。
通貨ペアの切り替え・特殊表記（Oanda等）について
プロパティの Inp_Symbol_1 ～ 4 に**「気配値表示ウィンドウ」にある正確な名称**を入力してください。
- サフィックス対応: ブローカーにより「USDJPY.oj」や「EURUSDpro」などの文字がついている場合、その通りに入力すれば動作します。
- 注意点: 気配値ウィンドウに表示されていない通貨ペアは計算できません（NCまたはWait表示になります）。
金（Gold/XAUUSD）や銀について
通貨ペアと同様に入力可能です（例：XAUUSD、Gold など）。
- Pips計算の注意: ブローカーによってGoldの桁数が異なります（2桁または3桁）。本ツールは自動で桁数を判定しますが、SL/TPの数値が想定と異なる（10倍/10分の1になる）場合は、頭の中で桁を読み替えてご利用ください。

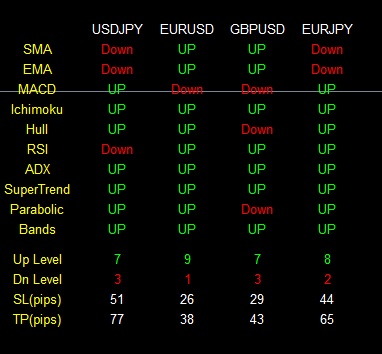

・画面表示
